HDMI extender LENKENG LKV373 ialah antara cara paling biasa di Malaysia untuk menghantar isyarat video melalui satu kabel rangkaian (LAN). Masjid dan surau menggunakannya untuk memaparkan imam, khutbah atau paparan waktu solat pada skrin tambahan di dewan utama, ruang muslimat dan tingkat atas. Pejabat, sekolah dan kedai pula menggunakannya untuk bilik mesyuarat, kelas dan paparan iklan digital.

Masalah paling biasa yang kami jumpa bukan unit rosak, tetapi versi tidak sepadan. Pelanggan membeli penghantar atau penerima gantian, memasangnya, dan tiada gambar langsung, kerana unit baharu itu versi yang berbeza daripada unit lama. Panduan ini menunjukkan cara menyemak versi anda dalam 30 saat dan apa yang perlu dibeli.

Peraturan Utama: Penghantar dan Penerima Mesti Versi yang Sama

Setiap sistem LKV373 ada dua bahagian:

Penghantar / Sender (TX): disambung ke sumber video, seperti PC, kamera, pemain media atau dekoder.
Penerima / Receiver (RX): disambung ke setiap skrin atau paparan LED.

LENKENG telah mengeluarkan LKV373 dalam tiga versi: V2.0, V3.0 dan V4.0. Rupanya hampir sama dari luar, tetapi ia tidak boleh berhubung antara satu sama lain:

RX ↓ TX →	V2.0 TX	V3.0 TX	V4.0 TX
V2.0 RX	✅	❌	❌
V3.0 RX	❌	✅	❌
V4.0 RX	❌	❌	✅

✅ = berfungsi ❌ = tiada gambar (TX = penghantar, RX = penerima)

Jika unit baharu anda tidak memaparkan gambar bersama unit sedia ada, semak versi dahulu sebelum menganggap ia rosak.

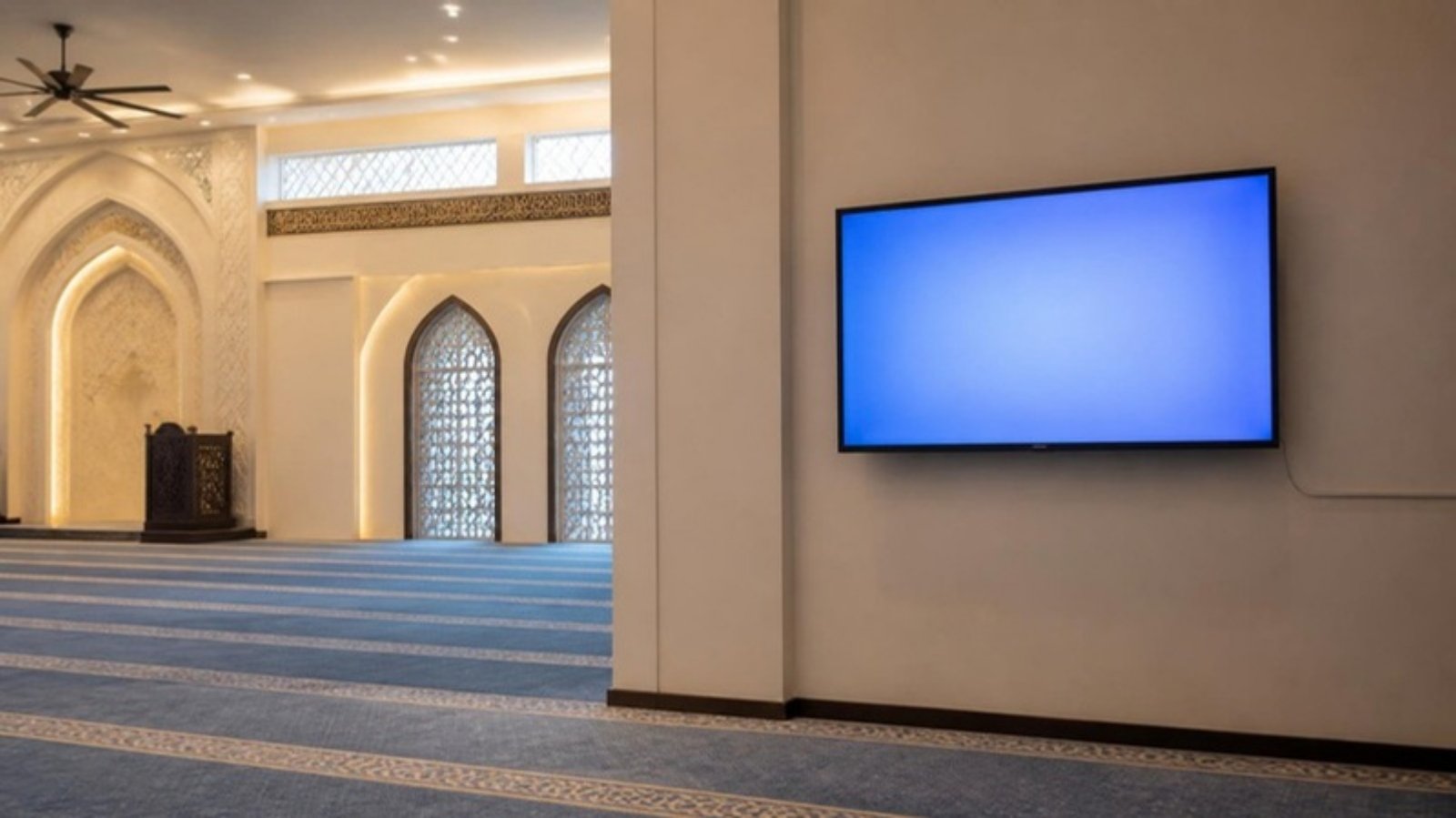

Skrin di dinding dewan solat masjid yang disambung melalui HDMI extender — Imej ilustrasi.

Langkah 1: Kenal Pasti Versi Anda

Versi tercetak pada unit itu sendiri. Tiada alat diperlukan.

V2.0 dan V3.0: lihat di bahagian bawah

Terbalikkan unit. Pada unit lama, terdapat label bujur kecil di bahagian bawah casing logam yang tertulis V2.0 atau V3.0. Unit V3.0 kadang-kadang dijual sebagai “LKV373A”.

Penerima LENKENG LKV373 V2.0 dengan label versi V2.0 di bahagian bawah — V2.0: label versi di bahagian bawah casing. Gambar unit sebenar.

Penerima LENKENG LKV373A V3.0 dengan label versi V3.0 di bahagian bawah — V3.0: label versi di bahagian bawah casing. Gambar unit sebenar.

V4.0: lihat di panel hujung

Pada unit V4.0, V4.0 tercetak di panel hujung bersebelahan port LAN, dan kotak serta penyenaraian biasanya tertulis “LKV373A-4.0”.

LENKENG LKV373A V4.0 dengan label V4.0 di panel hujung bersebelahan port LAN — V4.0: versi tercetak di sebelah port LAN. Gambar produk.

Penghantar atau penerima?

Bahagian atas casing menunjukkan jenis unit anda: “EXTENDER TX – Sender” (penghantar) atau “EXTENDER RX – Receiver” (penerima). Anak panah menghala dari penghantar ke arah penerima.

Unit LENKENG LKV373 menunjukkan label Receiver (RX) dan Sender (TX) di bahagian atas — Label atas: Penerima (RX) di atas, Penghantar (TX) di bawah. Gambar unit sebenar.

Tip: ambil satu gambar label versi dan satu gambar label atas sebelum menanggalkan unit dari dinding atau siling. Ini menjimatkan anda daripada naik tangga sekali lagi.

Langkah 2: Pilih Apa yang Perlu Dibeli

Situasi anda	Apa yang perlu dibeli
Satu unit rosak, satu lagi masih berfungsi, dan anda tahu versinya V2.0 atau V3.0	Unit terpakai LKV373 V2.0 / V3.0 yang telah diuji, versi yang sama dan jenis yang sama (penghantar atau penerima)
Sistem sedia ada anda V4.0	Penghantar atau penerima LKV373 V4.0 baharu
Anda tidak jumpa versi, label sudah hilang, atau kedua-dua unit sudah lama	Tukar kedua-duanya kepada set LKV373 V4.0 (TX + RX) baharu. Ini penyelesaian jangka panjang yang paling boleh dipercayai.
Menambah skrin pada sistem sedia ada	Satu penerima tambahan versi yang sama dengan penghantar anda, serta suis rangkaian (network switch)

Penting: stok baharu kami ialah V4.0. V2.0 dan V3.0 hanya didapati sebagai unit terpakai yang telah diuji, jadi bekalan bergantung pada stok. Jika anda ada beberapa penerima lama, menaik taraf seluruh sistem kepada V4.0 sekali gus mengelakkan masalah bercampur versi pada masa hadapan.

Penggunaan LKV373 di Masjid atau Surau

Susunan biasa menghantar satu sumber ke beberapa skrin:

Sambung sumber video (PC, kamera atau pemain media) ke penghantar (TX) dengan kabel HDMI.
Tarik kabel rangkaian dari penghantar ke suis rangkaian (network switch).
Dari suis, tarik satu kabel rangkaian ke setiap penerima (RX), satu penerima bagi setiap skrin.
Sambung setiap penerima ke skrinnya dengan kabel HDMI.

Jarak: sehingga 120m bagi setiap tarikan kabel menggunakan Cat6 pada 1080p (kira-kira 100m dengan Cat5e).
Semua penerima mesti versi yang sama dengan penghantar. Satu penerima versi salah tidak akan memaparkan gambar.
Jangan gunakan suis PoE. Power over Ethernet boleh merosakkan unit. Gunakan suis rangkaian biasa, dan bekalkan kuasa kepada setiap unit dengan adaptornya sendiri.
Jika boleh, gunakan suis berasingan untuk extender, bukan rangkaian pejabat atau Wi-Fi masjid, supaya video lebih lancar.

Semakan Ringkas Sebelum Mengatakan Unit Rosak

Versi sepadan? Semak label pada penghantar dan setiap penerima.
Tetap semula kuasa: cabut kuasa pada penghantar dan penerima, tunggu 10 saat dan pasang semula. Elektrik statik atau lonjakan kuasa boleh menyebabkan unit tergantung.
Kabel rangkaian: cuba kabel yang diketahui baik, dan pastikan lampu port LAN menyala di kedua-dua hujung.
Kabel HDMI dan input skrin: pastikan skrin berada pada input HDMI yang betul.
Uji tanpa suis: sambung penghantar terus ke satu penerima dengan satu kabel untuk menguji.

Jika masih tidak berfungsi selepas semakan ini, unit mungkin rosak. Hantar gambar kedua-dua label kepada kami dan kami akan bantu mengesahkan unit yang perlu ditukar.

Apa yang Perlu Dihantar kepada Kami Semasa Membuat Pesanan

Gambar label versi (bahagian bawah untuk V2.0/V3.0, panel hujung untuk V4.0)
Gambar label atas (Sender atau Receiver)
Unit mana yang rosak, dan berapa banyak skrin yang digunakan

WhatsApp gambar tersebut ke +607-359 6955 dan kami akan mengesahkan unit yang betul sebelum anda membayar.

Soalan Lazim

Bolehkah saya guna penerima V4.0 dengan penghantar lama V2.0 atau V3.0?

Tidak. V4.0 tidak serasi dengan V2.0 atau V3.0. Sama ada beli versi yang sama dengan unit sedia ada, atau tukar penghantar dan penerima kepada V4.0.

Adakah V2.0 dan V3.0 serasi antara satu sama lain?

Tidak. Penghantar V2.0 tidak akan berfungsi dengan penerima V3.0, begitu juga sebaliknya.

Unit saya tiada label versi. Apa perlu dibuat?

Hantar gambar unit dari semua sisi kepada kami. Jika kami tidak dapat mengesahkan versinya, menukar kedua-dua unit kepada set V4.0 ialah pilihan paling selamat.

Berapa banyak skrin boleh disambung kepada satu penghantar?

Satu penghantar boleh menyalurkan isyarat kepada banyak penerima melalui suis rangkaian, asalkan setiap penerima adalah versi yang sama.

Adakah unit terpakai disertakan waranti?

Ya. Unit terpakai V2.0 dan V3.0 kami diuji sebelum dihantar dan disertakan waranti 1 bulan. Ia dibekalkan sebagai unit sahaja, tanpa kotak, adaptor atau kabel.
